NSU Ro 80: De technologische triomf en tragiek van de wankelmotor
De belofte van trillingsvrije vooruitgang
Toen NSU de Ro 80 in 1967 introduceerde, leek de auto rechtstreeks uit een volgende technische generatie te komen. De wigvormige carrosserie, de onafhankelijke wielophanging, de schijfremmen en de voorwielaandrijving vormden samen met de tweeschijfs wankelmotor een pakket dat duidelijk afstand nam van de gebruikelijke middenklassetechniek. De erkenning volgde snel: de Ro 80 werd uitgeroepen tot Europese Auto van het Jaar 1968. Voor de historische context van ontwerp, productie en techniek biedt het uitgebreide overzicht van de NSU Ro 80 een bruikbaar vertrekpunt.
De kern van het concept was de KKM 612, een compacte rotatiemotor met ongeveer 995 cc kamervolume en een vermogen van circa 115 pk. Waar een conventionele viercilinder zuigers, drijfstangen, kleppen en nokkenassen nodig heeft, liet de Wankel een driehoekige rotor in een speciaal gevormde behuizing ronddraaien. Dat beloofde weinig bewegende delen, een vrijwel trillingsvrije loop en een turbineachtig karakter. In de praktijk botste die eenvoud echter met zeer hoge eisen aan afdichting, koeling, smeerinrichting en materiaalkeuze. De Ro 80 was daardoor niet zozeer verkeerd ontworpen, maar te vroeg op de markt gebracht voor de beschikbare metallurgie en revisietechniek.
De mechanica van de KKM 612 rotatiemotor ontleed

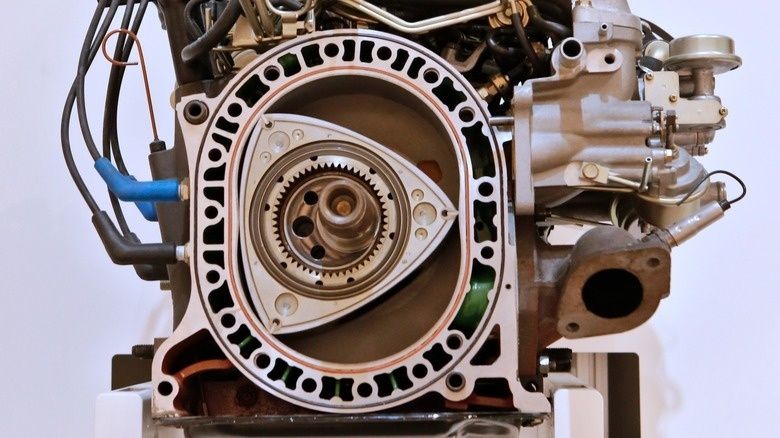

In de KKM 612 draait elke rotor op een excentrische as binnen een trochoïdebehuizing. De rotor heeft drie hoekpunten, die elk met een apexlijst tegen de wand afdichten. Tijdens één omwenteling ontstaan aan de drie zijden achtereenvolgens de inlaat-, compressie-, arbeid- en uitlaatslag. Bij een tweeschijfs uitvoering werken twee rotoren op dezelfde excentrische as. Daardoor ontstaat een gelijkmatige vermogensafgifte zonder de pulserende krachten die kenmerkend zijn voor een zuigermotor.
Het grote mechanische voordeel is het lage aantal bewegende onderdelen. Er zijn geen kleppen die bij hoge toerentallen kunnen gaan zweven, geen nokkenas met aandrijving en geen drijfstangen die steeds van richting veranderen. Daar staat tegenover dat de afdichtingen continu langs een complexe baan bewegen. De motor is dus eenvoudig in kinematische zin, maar veeleisend in tribologie: druk, temperatuur, smering en slijtage komen samen op een zeer klein contactoppervlak.
| Onderdeel | Technische betekenis |
|---|---|
| Motorconcept | Tweeschijfs Wankelmotor met excentrische as |
| Kamervolume | Ongeveer 995 cc |
| Vermogen | Circa 115 pk bij ongeveer 5.500 tpm |
| Koppel | Circa 159 – 162 Nm bij circa 4.500 tpm |
| Aandrijving | Voorwielaandrijving |
| Transmissie | Halfautomatische drieversnellingsbak met koppelomvormer |
Het koppelverloop was bruikbaar, maar vroeg een andere rijstijl dan een zware laagtoerige viercilinder. De motor voelde vooral soepel en lineair aan wanneer het toerental opliep. De koppelomvormer van de halfautomatische drieversnellingsbak maakte schakelen zonder conventioneel koppelingspedaal mogelijk en dempte de belasting tijdens het wegrijden. Dat paste bij het comfortkarakter van de sedan, maar maakte een correcte afstelling van motor, vacuümsysteem en transmissie extra belangrijk. Een slecht afgestelde carburatie kon daardoor niet alleen de verbranding, maar ook de rijdbaarheid van de aandrijflijn beïnvloeden.
De fatale slijtageslag aan de apexlijsten
De eerste generaties van de Ro 80 kregen te maken met een probleem dat direct de kern van de motor raakte: voortijdige slijtage van de apexlijsten. Deze gietijzeren afdichtingen moesten de verbrandingskamers van elkaar scheiden terwijl ze met hoge snelheid over de trochoïdewand bewogen. De combinatie van wrijving, wisselende gasdruk en temperatuurbelasting was zwaar. De toegepaste Elnisil-trochoïdecoating bood onvoldoende marge wanneer de afdichtingen onder reële gebruiksomstandigheden begonnen te trillen of niet perfect in hun groeven bewogen.
Een bekend verschijnsel was resonantie van de apexlijsten, vaak aangeduid als chatter marks. Bij bepaalde toerentallen en wisselende belastingen konden de lijsten niet meer stabiel over het oppervlak lopen. Ze maakten dan kleine, herhaalde bewegingen die zichtbare beschadigingen in de coating veroorzaakten. Het probleem was niet beperkt tot cosmetische slijtage. Zodra een afdichting niet meer gelijkmatig contact hield, ontstonden microlekkages tussen de kamers.
Die microlekkages hadden direct gevolgen voor de compressie. De motor startte slecht bij koude, verloor vermogen en kon bougies vervuilen doordat onverbrande brandstof en olie zich ophoopten. Een eigenaar kon het probleem aanvankelijk verwarren met een carburatiefout of ontstekingsprobleem, terwijl de fundamentele oorzaak mechanisch was. De fabriek paste later onder meer Ferrotic-afdichtingen toe, waarbij titaniumcarbide in het materiaal de slijtvastheid verbeterde. Ook andere wijzigingen aan afdichting, ontsteking, smering en carburatie verhoogden de levensduur, maar de reputatieschade was toen al groot.
- Een lage compressie moet eerst als mogelijk afdichtingsprobleem worden onderzocht.
- Chatter marks op de trochoïdewand wijzen op instabiel contact van de apexlijsten.
- Verzopen bougies kunnen het gevolg zijn van compressieverlies, niet alleen van een te rijk mengsel.
- Een materiaalupgrade werkt alleen wanneer groeven, veren, rotorvlakken en behuizing eveneens correct worden gecontroleerd.
Thermische asymmetrie en smeertechnische valkuilen
Een Wankelmotor heeft een ingebouwde thermische ongelijkheid. Aan één zijde vindt voortdurend verbranding plaats, terwijl de tegenoverliggende zijde inlaatlucht ontvangt en daardoor veel koeler blijft. Bij een zuigermotor wisselen de cilindergebieden hun functies af, maar bij de Wankel blijft een bepaald deel van de behuizing structureel warmer dan een ander deel. Daardoor ontstaan temperatuurgradiënten die de vorm van de trochoïdebehuizing en de speling van de afdichtingen beïnvloeden.
De smeerstrategie maakt het geheel nog kritischer. De doseerpomp brengt een afgemeten hoeveelheid olie in het inlaattraject, zodat de olie met het mengsel door de motor wordt gevoerd en de apex-, zij- en hoekafdichtingen smeert. Te weinig olie verhoogt slijtage, te veel olie vervuilt bougies en vergroot koolafzetting. De afstelling van die pomp, de speling in de aandrijving en de werking van het vacuümsysteem zijn daarom geen bijzaken. Praktische inspectiegegevens over doseerpompen, rotorcontrole en afdichtingsmaten zijn te vinden in de gespecialiseerde motortips voor de NSU Ro 80.
Korte ritten waren bijzonder ongunstig. De motor bereikte dan onvoldoende lang een stabiele bedrijfstemperatuur, terwijl brandstof, olie en verbrandingsresten zich rondom de rotorhoeken konden afzetten. De bougies kregen het zwaar, vooral wanneer de carburateurs niet exact synchroon stonden. Voor een klassieker die vandaag weinig kilometers maakt, is rustig warmrijden belangrijker dan hoge belasting direct na de start. Ook langdurig stationair draaien is geen oplossing, omdat het de thermische balans niet noodzakelijk verbetert en juist vervuiling kan versterken.
- Controleer eerst compressie wanneer de motor nog verantwoord rond kan gaan en registreer de waarden per rotor.
- Inspecteer daarna via de inlaatpoorten de apexlijsten, veren, groeven en zichtbare schade aan de rotorbehuizing.
- Controleer de doseerpomp, de aandrijving en de olieleidingen op verstopping, lekkage en correcte opbrengst.
- Stel carburateurs, ontsteking en stationair systeem pas af nadat de mechanische basis aantoonbaar gezond is.
Hedendaagse revisiepraktijk en betrouwbaarheid
Een moderne revisie kan veel van de zwakke punten van de oorspronkelijke motor aanpakken, maar alleen wanneer de complete motor als systeem wordt beoordeeld. Hedendaagse keramische of composiet-apexlijsten bieden in bepaalde toepassingen een hogere slijtvastheid dan de vroege gietijzeren varianten. Toch is materiaalkeuze nooit voldoende op zichzelf. De hardheid van de afdichting moet passen bij de coating van de trochoïdewand, de veerdruk moet correct zijn en de groeven mogen geen vervorming of aankoekingen vertonen.
Bij een revisie horen nauwkeurige metingen van rotor, zijafdichtingen, hoekafdichtingen, lagers en behuizingshelften. Een gewone compressietest van een zuigermotor geeft geen bruikbaar beeld zonder interpretatie van de rotatiesnelheid en het drukverloop. Een rotatiespecifieke tester registreert de druk per kamer en maakt verschillen tussen de rotorfasen zichtbaar. Een lage of ongelijkmatige waarde kan wijzen op lekkage langs apex-, zij- of hoekafdichtingen, maar ook op een probleem met starttoerental, ontsteking of meetprocedure.
De Solex dubbele carburateurs vragen een systematische aanpak. Synchronisatie, vlotterniveau, sproeierbezetting, valse lucht en gasklepstand moeten gezamenlijk worden gecontroleerd. Een elektronische ontsteking kan de contactpunten en slijtagegevoelige mechanische delen vervangen en zorgt vaak voor een stabieler ontstekingstijdstip. Dat is geen vrijbrief voor willekeurige vervroeging. Te veel voorontsteking verhoogt de thermische belasting, terwijl een te late ontsteking uitlaattemperaturen en brandstofverbruik kan verhogen.
- Meet compressie met een rotatiespecifieke procedure en vergelijk beide rotoren, niet alleen het gemiddelde.
- Controleer de trochoïdecoating op krassen, chatter marks, afbladdering en ongelijkmatige slijtage.
- Inspecteer apexveren, zijafdichtingen en hoekafdichtingen op breuk, vastzitten en overmatige speling.
- Controleer doseerpomp, oliezeef, vacuümpomp, koelsysteem en waterpomphuis op lekkage en corrosie.
- Stel de dubbele carburateurs pas af na controle op valse lucht en correcte klep- en ontstekingsinstellingen.
- Gebruik een afzonderlijke smeeroliereservoirconstructie alleen wanneer de modificatie deskundig is uitgevoerd en de doseerhoeveelheid aantoonbaar klopt.
Betrouwbaarheid ontstaat uiteindelijk door margebeheer. Een gereviseerde KKM 612 die met correcte afdichtingen, gezonde koeling, stabiele ontsteking en passende smering wordt gebruikt, kan veel beter functioneren dan een ongedocumenteerd ruilblok. Voor aankoop of restauratie verdient het aanbeveling om niet alleen naar carrosserie en interieur te kijken, maar ook naar revisiefacturen, compressiewaarden, olieverbruik, koude start en de staat van de trochoïdebehuizing.
Lessen uit een gedurfde constructeursfilosofie
De Ro 80 was een visionaire synthese van vorm en functie. Claus Luthe ontwierp een carrosserie met een opvallend lage luchtweerstandscoëfficiënt van ongeveer 0,355, terwijl de aandrijflijn dezelfde drang naar efficiëntie en verfijning volgde. De auto combineerde ruimte, comfort, directe besturing en een uitzonderlijk gladde vermogensafgifte. In mechanisch concept was de Wankel elegant: minder bewegende delen, hoge toerentallen en een vrijwel volledig trillingsvrije werking.
De commerciële tragedie ontstond doordat de afdichtings- en materiaaltechniek de ambities nog niet kon volgen. Garantieclaims, motorschades en frequente motorvervangingen legden een zware financiële last op NSU. De onderneming verloor haar zelfstandigheid en ging in 1969 op in de combinatie met Auto Union, terwijl latere verbeteringen de technische betrouwbaarheid wel verhoogden maar het vertrouwen van klanten niet volledig konden herstellen. De oliecrisis van 1973 en 1974 maakte het hoge brandstofverbruik bovendien extra problematisch.
Toch verdient de Ro 80 meer dan het etiket van een mislukte klassieker. De auto liet zien dat een constructeursfilosofie tegelijk vooruitstrevend en kwetsbaar kan zijn. Moderne coatings, keramische materialen, nauwkeurige meetapparatuur en betere elektronische regeling hebben veel van de oorspronkelijke beperkingen verminderd. Voor restaurateurs ligt de les daarom niet in het blind kopiëren van fabrieksoplossingen, maar in het begrijpen van de belastingketen: afdichting, warmte, olie, ontsteking en gebruik moeten in balans blijven. Juist daarin blijft de NSU Ro 80 relevant voor iedereen die historische rotatietechniek serieus wil onderhouden.
